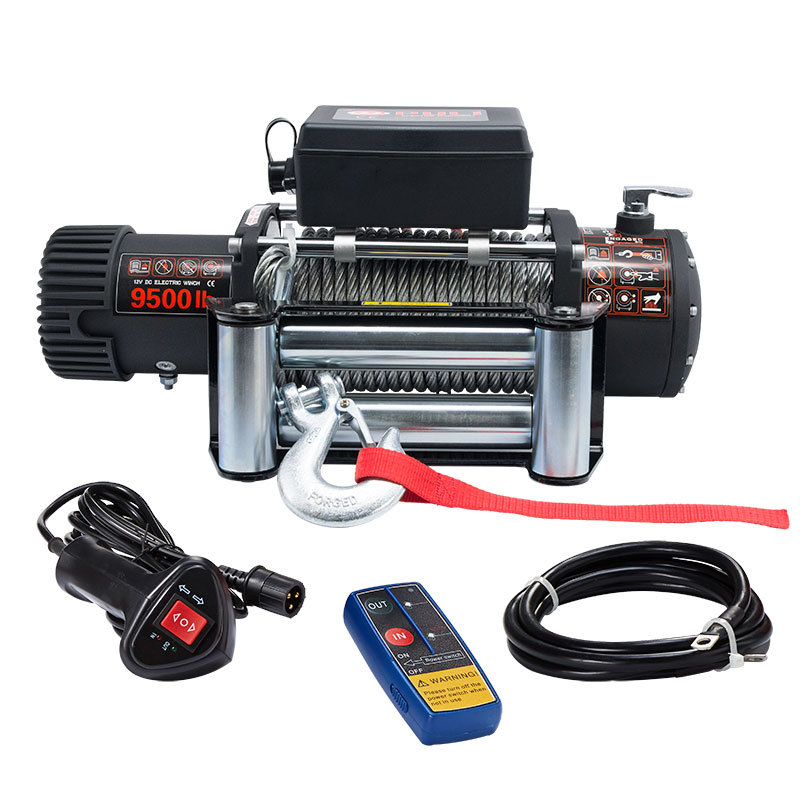

电动绞盘普力 (VTDM7-095 SA 离合器)
JP-SVTDM7-095PL002

应用

界面

工作

安装

颜色:

黑色


技术参数:

额定牵引力
9500LB(4309kg) 单线
电机
5.2hp/3.9kw 12V, 串激电机
齿轮系统
3级行星轮
齿轮速比
265:1
离合器
上下旋转 90°
钢丝绳

φ9.5mm×27m

卷扬筒规格
φ64mm×224mm
绞盘尺寸
(长×宽×高) 20.7''x6.4''x8.1''(527x163x205mm)
毛重
82.7lbs(37.5kg)
工作周期

间歇性工作周期

导缆器
四滚柱导缆器
包装尺寸
1pc/box,(600x245x370mm)
安装孔位
10”×4.5”(254 x 114.3mm)
遥控
包含


首圈拉力和速度与电流对照表:

首圈拉力

Lbs

NO

2000

4000

6000

8000

9500

Kgs

LOAD

907

1814

2721

3630

4309

速度

Ft/min

30.2

20.7

18.0

13.8

10.2

7.9

M/min

9.2

6.3

5.5

4.2

3.1

2.4

电流

amps

75

95

195

240

291

325


拖绳每圈拉力和长度表:

拖绳圈数


1

2

3

4

每圈拖绳拉力

Lbs

9500

8432

7640

7086

每圈拖绳承重

Kgs

4309

3825

3465

3214

累积

Ft

16

39

69

89

拖绳长度

m

5

12

21

27







安装孔位:

  绞盘尺寸:
